寫在前面:本文感謝逢甲大學人工智慧研究中心(FCUAI)許懷中主任與台體大黃致豪老師協助完成,感謝許懷中主任接受訪談,也感謝黃致豪老師協助完善作者提問不清與未能詳盡表達之處。



火風
許主任本人照片



前言

自Lamigo從2016年引進K-zone以來,到2021年的今天已經到第五年,「電視上那個東西不準」的質疑和「主審的判決和電視好球帶也差太多」的抱怨可以說是從K-zone出現的第一天起就如影隨形。

不過,大家有沒有想過,電視上的電子好球帶是怎麼成形的,是不是真的跟傳說一樣「人坐在螢幕前面隨便用手點一點再播給你看」?

目前臺灣在電視上能看到的電子好球帶分成三家,樂天的K-zone,兄弟的光禾科技,以及統一、富邦和味全使用的「科技部精準運科」電子好球帶。

最近正好有此機會訪問到參與精準運科好球帶開發的許懷中主任,藉此介紹一下「科技部精準運科」好球帶的運作原理,目前已經完成的部分以及這個系統未來可能的運用與展望。



林宥穎

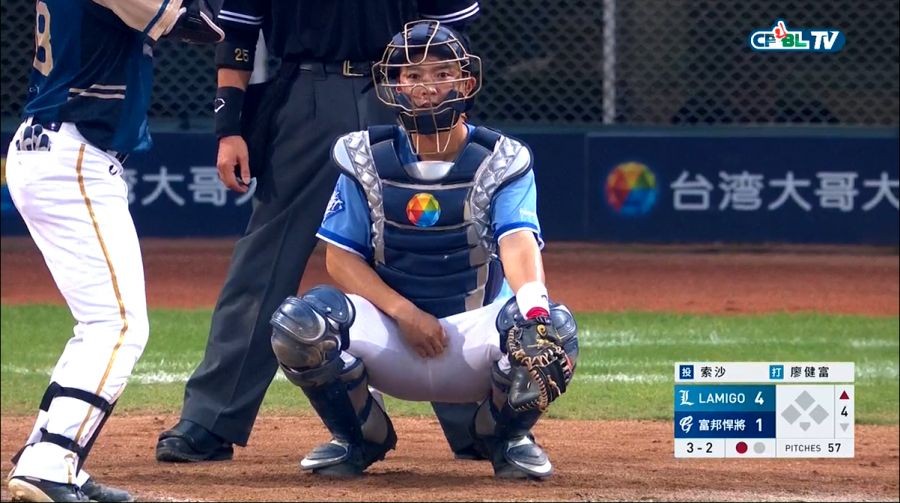

不久之前好球帶還是只能目測的東西
CPBLTV截圖



問答

問:我想先問一下,電子好球帶上面有寫「科技部精準運科」,這代表這些科技是政府補助的嗎?

答: 科技部補助了開發的費用,目的是希望國內的運科能慢慢跟上國外的腳步。而維護與營運費用則是由球團負責,比如說每一場比賽的賽前校正,賽中監測,和今年在天母球場有攝影機被颱風掃壞,新莊棒球場線路斷掉,台南主機更新,都是由球團負擔這部分的支出。

問:接著我要問最關鍵的問題,就是科技部精準運科電子好球帶是如何判別好壞球的?

答:我們都知道,好球帶是三維立體的,所以我們使用兩台攝影機,一台提供X軸和Y軸,另一台提供X軸和Z軸,用兩台影像結合,就可以重建出三維空間的資訊,確定球是否通過好球帶。

當然,實際上不可能提供貼著地面和完全垂直的影像,所以攝影機拍攝影像以後還要通過計算方式修正,才能完全確定球到底通過哪些空間。

問:電視上顯示的好球帶是平面的,可是好球帶是立體的,在電視螢幕上看到的好球帶顯示進壘點,到底是好球帶的哪一點?

答:現在電子好球帶顯示的進壘點,和Trackman一樣,是在本壘板的最前端。

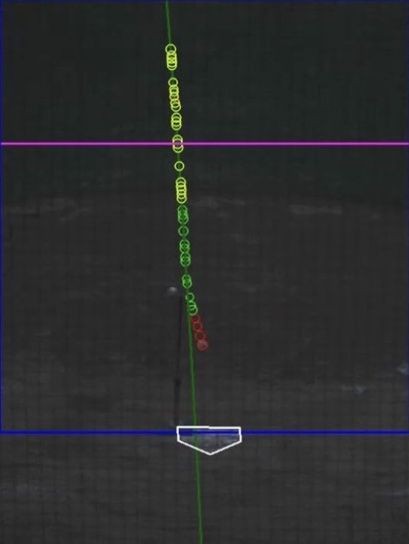

上方攝影機視角
上方攝影機視角
紅色代表球路碰到東西有所改變

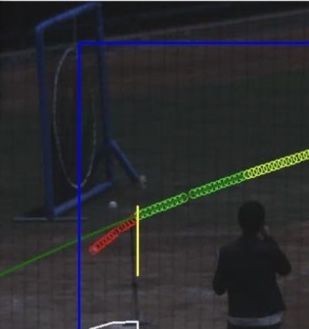

側面攝影機視角
側面攝影機視角
黃色直線為棒子,即為好球帶邊緣



好球帶
結合兩台攝影機便可得到這一點



問:這樣不會抓不到一些走後門的球路嗎?

答:電視上的變化球很會跑跟攝影機的角度有關,影像重建之後就可以發現,球走的路徑移動都很小。從投手出手點到本壘板前緣約為16.2公尺,但本壘板側邊長度只有0.22公尺,比例為0.014,能走後門削進來的球真的少之又少,少到……與其要把資源花在這,不如花在其他更能幫助主審提升準確性的事項上。



作者備註:後來我有去查「Backdoor slider」之類的關鍵字,發現馬格努斯力真的很弱,外國用trackman抓球路,得到的結論也是最可能走後門而沒有得到適當判決的球路是高角度的直球和曲球,這些球會從本壘板的中段掉進好球帶,而不是左右拐進好球帶。



問:現在有些比賽轉播會把電子好球帶放到本壘上面而不是在下面顯示,這是你們提供的技術嗎?

答:有了電子好球帶後,momoTV一直很積極地和我們討論如何用科技讓轉播更好,富邦球團去年就詢問過把好球帶放到本壘上面的可能性,今年我們再確認過精準度,同時也花時間將電子好球帶與攝影機角度校正的狀況下,才終於成真。其實很感謝momoTV的子謙導播跟小彭哥,有他們的積極催生,才讓轉播畫面變得更好。

問:可以透露一下電子好球帶現在有什麼限制嗎?

答:電子好球帶的左右是很準的,真的跟本壘一樣寬,現在電視台放到螢幕上看起來會更清楚,不過高低理論上要依照球員身高調整,現在還是固定的,未來會針對這一塊更精進。

問:前面說到除了電子好球帶還能做到更多,能不能說一下還能做到哪些部分?
